На странице размещена информация о самостоятельном изготовлении "агельских глазок" на базе биксеноновой фары Опель Астра Н. Работа сложная и требует особой осторожности, так как фара изначально неразборная.
Для работы понадобятся две трубки для жалюзей ценой около 50 руб. за штуку (можно конечно обойтись и одной, но лучше сделать запас для экпериментов по выгибанию окружности) и светодиоды 3 В около 40 руб. за штуку с сопротивлением 300 Ом.

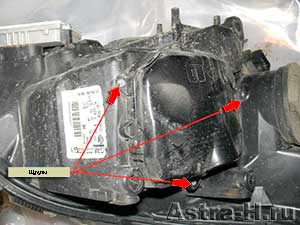

Снимаем фару. Раскручиваем крышку ксенонового блока, которая крепится на три шурупа.
Снимаем вращением блок управления розжигом (на нем стрелкой показано в какую сторону он откручивается).
Отсоединяем провод от него и провод с электромагнита отвечающего за шторку би-ксенона.

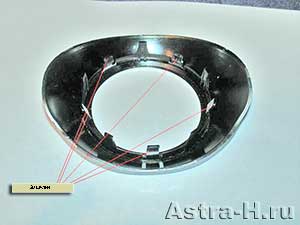

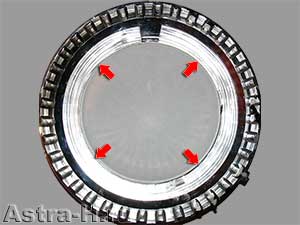

Откручиваем три гайки держащие конструкцию линз, вытаскиваем ее, но прежде надо нащупать пластмассовые держатели, которыми пристегнута линза к хромированному ободку (см. фото) и помочь им надавливанием вниз отсоединиться.

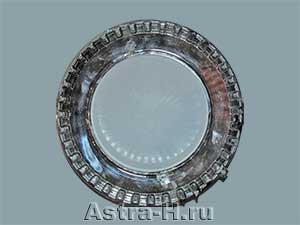

Вытащив линзу, достаем ободок (см. фото). Существует положение при котором ободок с некоторым натягом выходит из конструкции и потом аналогично при сборке встает на место. Просто нужно это положение подобрать.

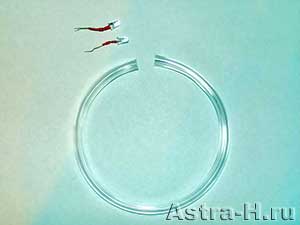

Нагреваем трубку любым из способов, стараясь не перегреть. Обматываем вокруг банки подходящего диаметра. Все нужно делать быстро, чтобы трубка не остыла и не потеряла пластичность. Подождав пока трубка остынет, обрезаем концы по месту.

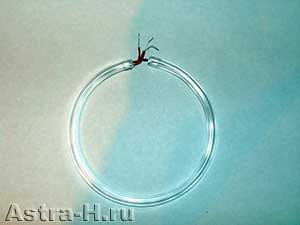

Вставляем светодиоды в трубку, затем припаиваем к одному выводу диода сопротивление. Проверяем полярность и работоспособность конструкции.
Закрепляем трубку внутри хромированного обода (автор использовал для этого клеевой пистолет). Для трубки был подобран такой диаметр, чтобы она легла в пазы и ее не было видно, хотя можно сделать его меньшего размера и тем самым вывести наружу (в обычной фаре без ксенона только так и получится).
Светодиоды выбраны белыми, чтобы соотвествовать ПДД . Выводы от светодиодов подключеам к лампе габаритов, чтобы они зажигались одновременно с ними.
Далее собираем все в обратном порядке. Если при сборке возникнет проблема с застегиванием линзы на ободок, можно просунуть мягкую веревку под обод и натягивая его прижимать линзу.

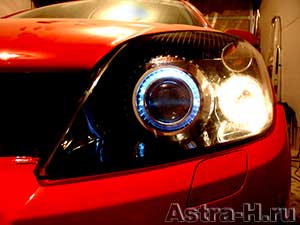

Собранная фара с включенной подсветкой "ангельские глазки"

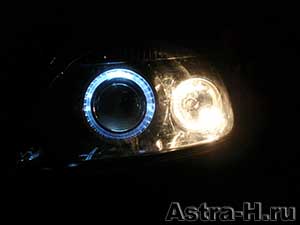

Так выглядят "ангельские глазки" в темноте
